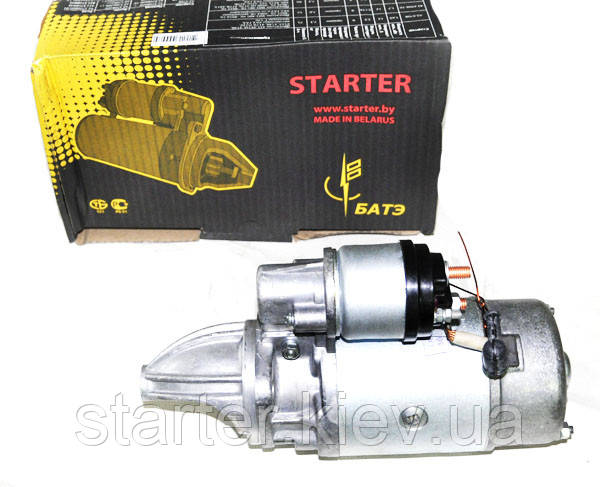

Стартер СТ 42.3708

Стартер СТ 42.3708

має чотири полюси і змонтоване у верхній частині електромагнітне тягове реле, має дві обмотки: втягуюче та утримує. Поворотом ключа запалювання за напрямком руху годинникової стрілки включається ланцюг живлення обмотки електромагнітного реле стартера, при цьому якір реле втягується і через важіль приводу починає переміщення приводу стартера з шліцьовим канавкам валу якоря. Шестерня , яка є складовою частиною приводу стартера та вінця маховика коленвала утворюють зачеплення, за допомогою якого на колінчастий вал передається обертання. В кінці ходу якоря відбувається відключення втягує обмотки тягового реле (харчування отримує тільки утримуюча обмотка) і включення ланцюга живлення самого стартера. При поверненні ключа в початкове положення ланцюг стартера і утримуючої обмотки відключаються, і під впливом поворотної пружини реле відбувається роз'єднання зачеплення шестерні та вінця маховика, а після цього вимикання стартера.

Вживаність

Двигуни УМЗ, пусковий двигун ПД-23У трактора Т-170.

На автомобілях серії УАЗ, ГАЗ, а також на тракторах Т-170 для гарантованого запуску двигунів застосовується стартер 42.3708000, який встановлений на картері зчеплення з правого боку. Стартер являє собою електродвигун постійного струму з електромагнітним типом збудження.
